一、电动O型切断球阀 结构特点及应用范围
ZHRO型电动O型球阀，是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
 |
 |
|

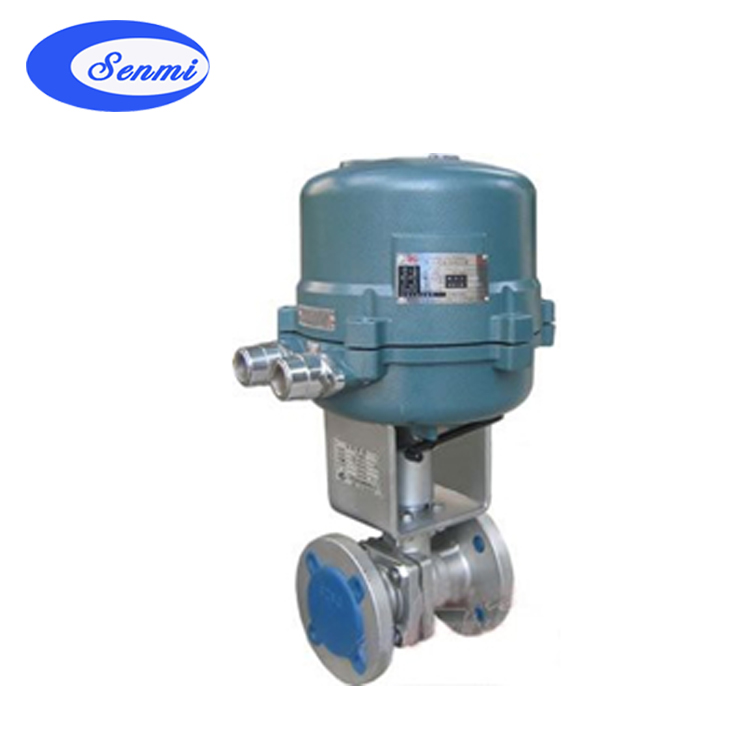

电动O型球阀
|

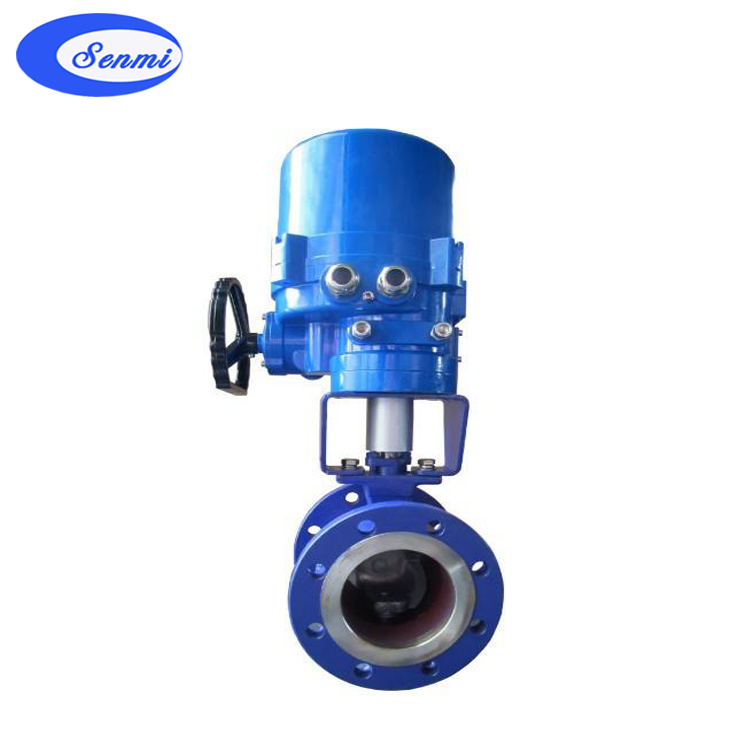

电动V型球阀
|
二、电动O型切断球阀设计标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、电动O型切断球阀主要技术参数
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
380
|
510
|
940
|
|
公称压力 MPa
|
1.0；1.6；2.5；4.0；6.4
|
|
额定转角 °
|
0～90
|
|
流量特性
|
快开
|
|
介质温度 ℃
|
-20～120
|
|
阀体材质
|
HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
|
球体材质
|
1Cr18Ni9；0Cr18Ni12Mo2Ti
|
|
配执行机构型号
|
PN10、16
|
361RSA-05
341RSA-05
|
361RS(X)B-10
341RS(X)B-10
|
361RSC-30
341RSC-30
|
|
PN40
|
361RS(X)B-10
341RS(X)B-10
|
361RSC-30
341RSC-30
|
361RSD-150
341RSD-150
|
四、电动O型切断球阀 执行器主要技术参数
|
类别
|
型 号
|
输出力矩 N.m
|
动作时间 S/90°
|
技术参数
|
|
普通型
|
361RSA-05
341RSA-05
|
50
|
17
|
电 源：220±10%Va.c.50Hz
驱动电机：交流可逆电机
输入信号：1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号：4-20mA d.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4
|
|
361RSB-10
341RSB-10
|
100
|
18
|
|
361RSC-30
341RSC-30
|
300
|
24
|
|
361RSD-150
341RSD-150
|
1500
|
42
|
|
防爆型
|
361RXB-10
341RXB-10
|
100
|
18
|
四、电动防爆球阀 主要外形尺寸
PN16电动防爆球阀外形尺寸
|
公称通径
|
L
|
D
|
D1
|
D2
|
n-d
|
H
|
D3
|
|
15
|
130
|
95
|
65
|
46
|
4-φ14
|
322
|
260
|
|
20
|
140
|
105
|
75
|
56
|
4-φ14
|
325
|
260
|
|
25
|
150
|
115
|
85
|
65
|
4-φ14
|
333
|
260
|
|
32
|
164
|
135
|
100
|
76
|
4-φ18
|
427
|
290
|
|
40
|
180
|
145
|
110
|
84
|
4-φ18
|
448
|
290
|
|
50
|
200
|
160
|
125
|
99
|
4-φ18
|
456
|
290
|
|
65
|
220
|
185
|
145
|
118
|
4-φ18
|
495
|
380
|
|
80
|
250
|
195
|
160
|
132
|
8-φ18
|
535
|
380
|
|
100
|
280
|
215
|
180
|
156
|
8-φ18
|
568
|
380
|
|
125
|
320
|
245
|
210
|
184
|
8-φ18
|
635
|
380
|
|
150
|
360
|
280
|
240
|
211
|
8-φ22
|
700
|
380
|
|
200
|
400
|
335
|
295
|
266
|
12-φ22
|
860
|
520
|
|
