| 产品名称： |
电动塑料球阀|UPVC电动球阀 |
| 产品型号： |
|
| 产品特点： |
电动塑料球阀|UPVC电动球阀|防腐电动塑料球阀 |
|
一、电动塑料球阀 阀门特性
|
工作温度: 0℃ 至 +60℃
工作压力：见图
流体范围: 食品工业、石化和与聚氯乙烯相匹配的各种流体。
连接: 内螺纹 DIN/ISO228/1; 焊接 ISO727 UNI7442/75
|
 |
 |
|

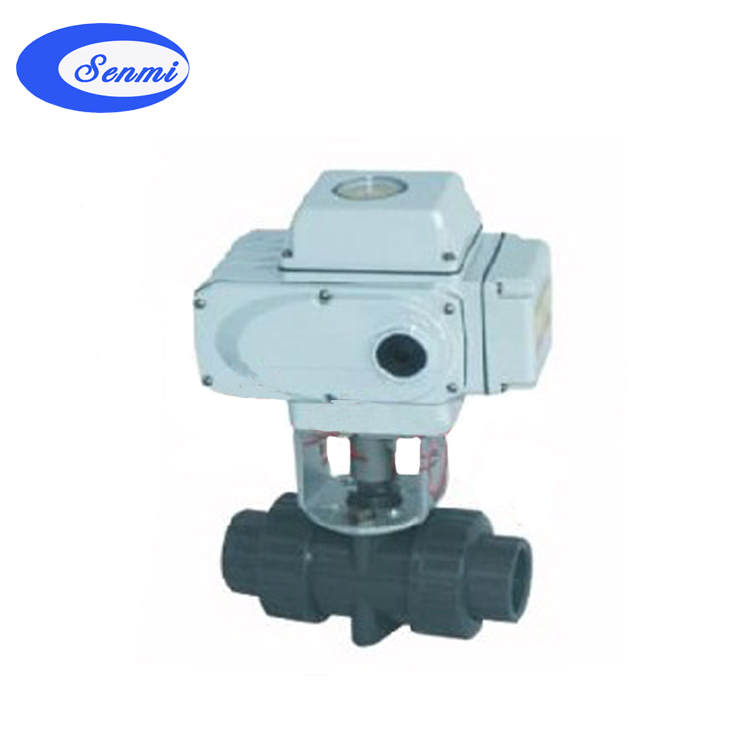

电动塑料球阀
|
电动塑料球阀结构图
|
二、电动塑料球阀 阀门材料
|
1) 轴
|
聚氯乙烯 PVC
|
|
2) O环
|
三元乙丙橡胶 EPDM
|
|
3) 环型螺母
|
聚氯乙烯 PVC
|
|
4) 阀体
|
聚氯乙烯 PVC
|
|
5) 端口
|
聚氯乙烯 PVC
|
|
6) O环
|
三元乙丙橡胶 EPDM
|
|
7) 球体密封
|
聚四氟乙烯 P.T.F.E.
|
|
8) 球体
|
聚氯乙烯 PVC
|
|
9) O环
|
三元乙丙橡胶 EPDM
|
|
10) 球体密封支架
|
聚氯乙烯 PVC
|
|
11) 环 Ring
|
聚氯乙烯 PVC
|
三、电动塑料球阀 主要外型尺寸
|
公称通径DN(mm)
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
内螺纹尺寸G(")
|
mm.
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
L0
|
mm.
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
|
L
|
mm.
|
103
|
112
|
122
|
130
|
152
|
157
|
187
|
236
|
|
H
|
mm.
|
225.5
|
225.5
|
230.5
|
239
|
246
|
250
|
271.5
|
322.5
|
|
重量
|
Kg.
|
5.6
|
5.7
|
5.8
|
6
|
6.3
|
6.5
|
7.3
|
7.8
|
订货须知
1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
