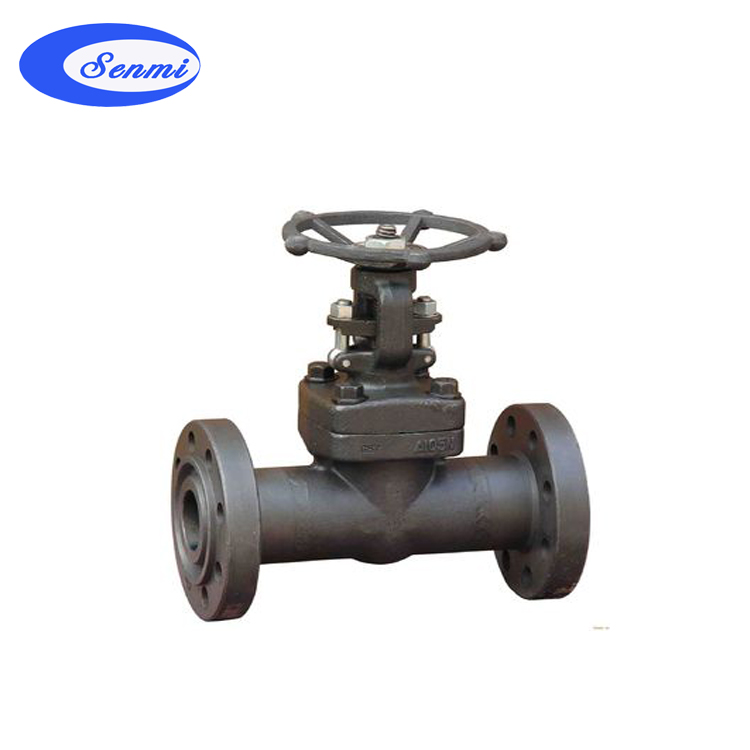

锻钢法兰闸阀概述
锻钢法兰闸阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢法兰闸阀标准材质细表
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM
|
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 8 |
销钉 |
A276 420 |
A276 304 |
| 9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
| 12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 13 |
阀杆螺母 |
A276 410 |
| 14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
铭牌 |
SS |
| 16 |
手轮 |
A197 |
| 17 |
润滑垫片 |
A473 431 |
| 18 |
填料 |
Flexible Graphite |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 锻钢法兰闸阀 尺寸（mm）和重量（kg） NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
| 300Lb |
140 |
152 |
165 |
178 |
190 |
216 |
| 600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
| H |
150Lb～300Lb |
158 |
169 |
197 |
236 |
246 |
283 |
| 600Lb |
169 |
197 |
236 |
246 |
283 |
320 |
| W |
100 |
100 |
125 |
160 |
160 |
180 |
| 重量 |
150Lb |
RTJ |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
| BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
| 300Lb |
RTJ |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
| BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
| 600Lb |
RTJ |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
| BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
锻钢法兰闸阀900Lb~1500Lb 标准材质明细表
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM
|
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
| 6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 8 |
销钉 |
A276 420 |
A276 304 |
| 9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
| 12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 13 |
阀杆螺母 |
A276 420 |
| 14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
铭牌 |
SS |
| 16 |
手轮 |
A197 |
| 17 |
润滑垫片 |
A473 431 |
| 18 |
填料 |
Flexible Graphite |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|
