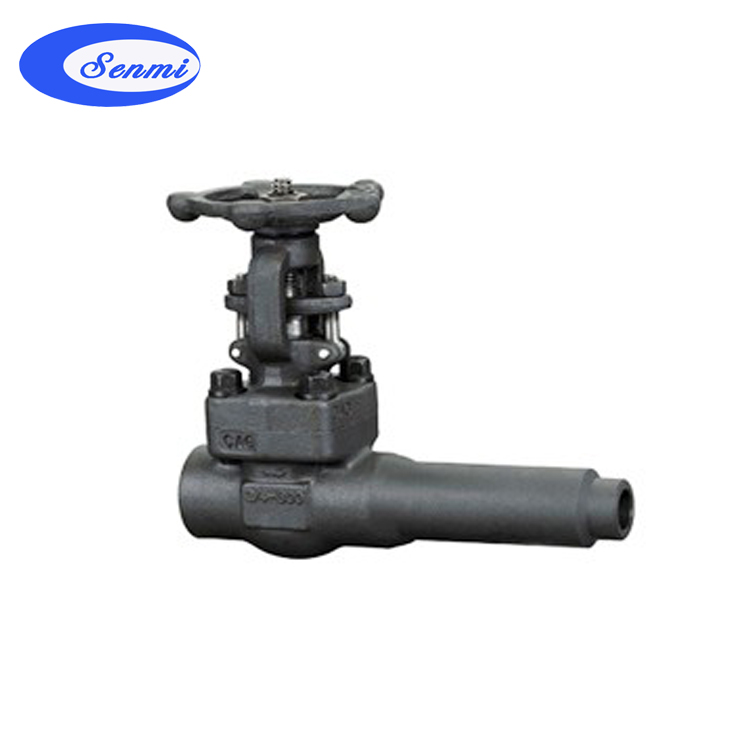

锻钢加长阀体闸阀概述
锻钢加长阀体闸阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢加长阀体闸阀参数性能
产品型号：Z11Y/Z61Y
工作压力：800LB-1500LB
连接方式:1—螺纹 ，6—承插焊/对焊
阀门口径：3/8”-2”/DN10-DN50
设计制造：延长阀体阀门符合API602
承插端尺寸:ASME B16.11
螺纹端尺寸：(NPT) ANSI/ASME B1.20.1
主体材料：A105, F5, F11, F22, 304,304L, 316,316L, LF2
阀门的检验与试验：API598
标准:国标GB、JB、HG，日标JIS、JPI，美标:API、ANSI 、ASME
传动方式：手动
锻钢加长阀体闸阀订货号代号说明
| 连接代号 |
K |
K1 |
K2 |
K3 |
| 螺纹焊接端 |
斜面端 |
加强端 |
承插端 |
标准材质细表
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
闸板 |
A182 410&F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀杆 |
A182 F6 |
A276 F304 |
A182 F304(L) |
A182 F316(L) |
| 6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
销钉 |
A276 420 |
A276 304 |
| 8 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 11 |
手轮 |
A197 |
| 12 |
铭牌 |
SS |
| 13 |
阀杆螺母 |
A276 420 |
| 14 |
填料压板 |
A105 |
A182 F11 |
A182 F316(L) |
| 15 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 17 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
