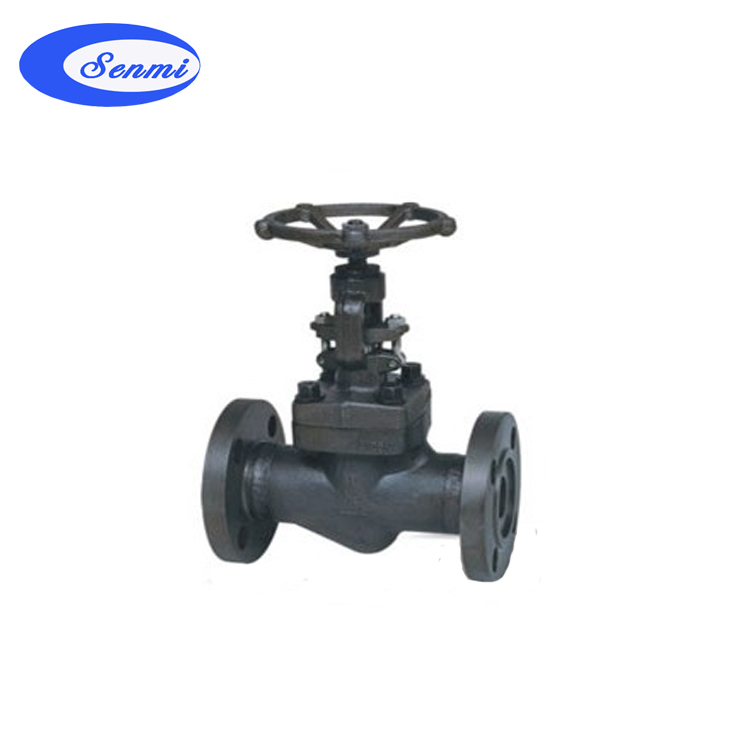

小口径法兰截止阀相关执行标准
结构:B.B或W.B;OS&Y
垫片:不锈钢+柔性石墨
法兰连接
整体阀座
设计和制造:GB/T1224;GB/T1228;GB/T12235
法兰尺寸:JB/T82.1-82.4-94
结构长度:JB/T96-95
实验和检验:API598
主体材质:A105,LF2,F5,F11,F22,F304,F304L,F316,F316L 小口径法兰截止阀150Lb~600Lb标准材质明细
序号
|
零件名称 |
CS to ASTM |
AS to ASTM
|
SS to ASTM
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
4 |
圆柱销 |
A276 420 |
A276 304 |
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
8 |
阀杆螺母 |
A276 410 |
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
铭牌 |
SS |
11 |
手轮 |
A197 |
12 |
填料压板 |
A216 WCB |
A351 CF8 |
13 |
填料 |
Flexible Graphite |
PTFE |
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(mm)和重量(kg)
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
H(开) |
150Lb~300Lb |
166 |
171 |
207 |
240 |
258 |
330 |
600Lb |
171 |
207 |
240 |
258 |
330 |
380 |
W |
100 |
100 |
125 |
160 |
160 |
180 |
重量 |
150Lb |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
300Lb |
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
600Lb |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
小口径法兰截止阀900Lb~1500Lb标准材质明细表
序号
|
零件名称 |
CS to ASTM |
AS to ASTM
|
SS to ASTM
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
3 |
螺栓
|
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
4 |
销钉
|
A276 420 |
A276 304 |
5 |
填料压套
|
A276 410 |
A182 F304(L) |
A182 F316(L) |
6 |
活节螺栓
|
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
7 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
8 |
阀杆螺母
|
A276 410 |
9 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
铭牌
|
SS |
11 |
手轮
|
A197 |
12 |
填料压板
|
A216 WCB |
A351 CF8 |
13 |
填料
|
柔性石墨 |
PTFE |
14 |
阀盖
|
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
15 |
阀杆
|
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
16 |
阀瓣
|
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
适用介质
|
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(kg)
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RTJ) |
900Lb~1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
H(BW) |
900Lb~1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
H(开) |
207 |
207 |
240 |
258 |
330 |
355 |
W |
125 |
125 |
160 |
160 |
180 |
200 |
柔性石墨 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
|
