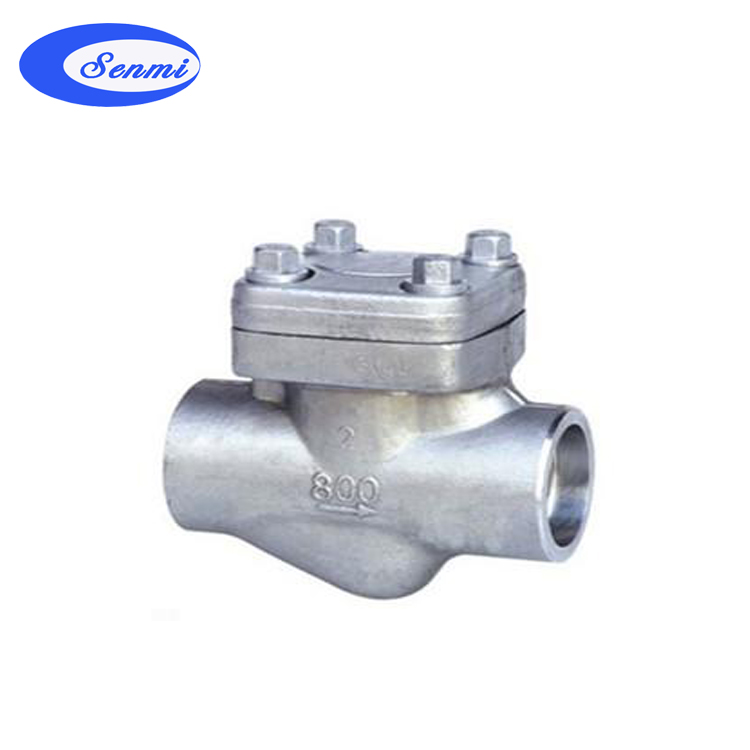

锻钢高压止回阀概述
锻钢高压止回阀其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装
锻钢高压止回阀900LB～2500LB标准材质明细表
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
阀瓣 |
A276 420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
A105+STL |
F22+STL |
A182 F304(L) |
F316(L) |
| 4 |
密封圈 |
A276 304L |
A276 304L |
A182F304（L） |
A276 316L |
| 5 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A194 8M |
| 6 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A194 8M |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS |
1/2" |
3/4" |
1" |
1/4" |
11/2" |
2" |
| L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
| 2500LB |
186 |
186 |
186 |
232 |
232 |
279 |
| H |
117 |
117 |
117 |
152 |
152 |
195 |
| 重量 |
900LB～1500LB |
7.5 |
7.0 |
6.8 |
18.5 |
18.1 |
20.3 |
| 2500LB |
9.0 |
7.6 |
8.4 |
19.5 |
20.1 |
21.8 |
|
