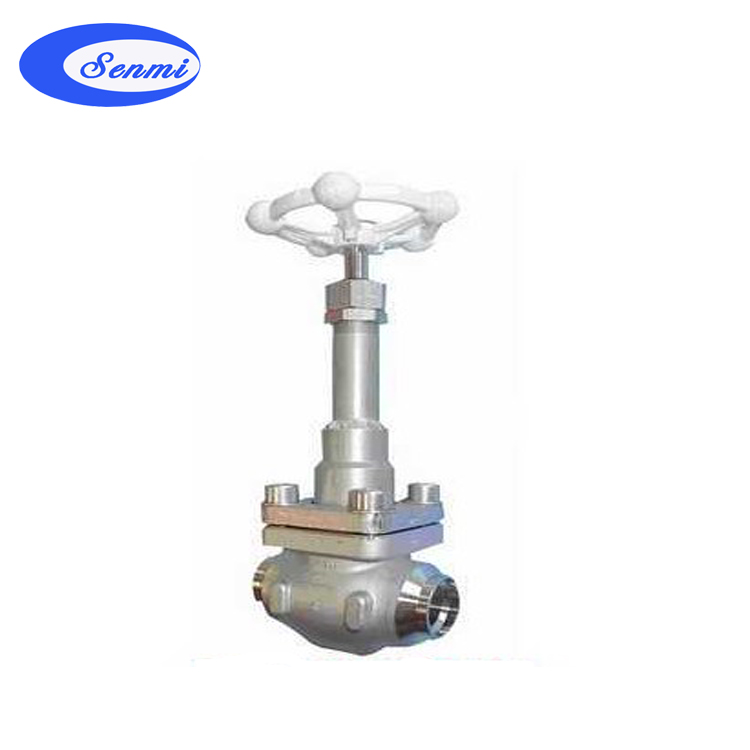

低温焊接截止阀产品特点
低温焊接截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。J61Y锻钢低温截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点
低温焊接截止阀 800Lb 标准材质细表
| 序号 |
零件名称 |
AStoASTM |
SStoASTM |
| A350LF2 |
A350LF3 |
A182F304 |
A182F316(L) |
| 1 |
阀体 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
| 2 |
阀瓣 |
A276410 |
A276304(L) |
A276304(L) |
A276316(L) |
| 3 |
阀盖 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
螺栓螺母 |
A193B7 |
A193B7 |
A193B8 |
A193B8M |
| 6 |
阀杆 |
A182F6 |
A182F6 |
A182F304(L) |
A182F316(L) |
| 7 |
填料 |
柔性石墨 |
PTFE |
| 8 |
填料压套 |
A2764120 |
A182F304 |
| 9 |
销钉 |
A276420 |
A182F304 |
| 10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料压板 |
AWCB |
A351CF8 |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
阀杆螺母 |
A276 410 |
| 14 |
手轮 |
A197 |
| 15 |
铭牌 |
SS |
| 16 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 适用温度 |
≥-40℃ |
≥-101℃ |
≥-196℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG)
| NPS |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L |
79 |
92 |
111 |
120 |
120 |
172 |
200 |
| H(开) |
330 |
337 |
370 |
480 |
410 |
474 |
546 |
| W |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
5.2 |
7.2 |
10.9 |
13.5 |
15.2 |
19.8 |
29.0 |
| 焊接式 |
4.8 |
6.5 |
9.5 |
11.5 |
13.1 |
17.5 |
26.8 |
|
