| 产品名称： |

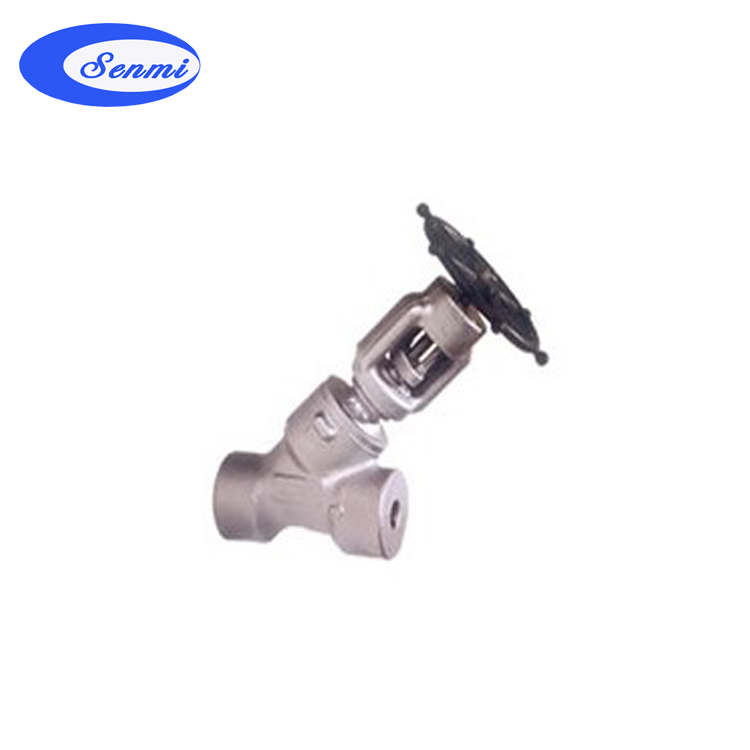

锻钢Y型截止阀 |
| 产品型号： |
|
| 产品特点： |
“Y”型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。 |
|
锻钢Y型截止阀简述
彬米生产的锻钢Y型截止阀 具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-32MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
锻钢Y型截止阀设计结构和特征
“Y”型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
锻钢Y型截止阀 的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
锻钢Y型截止阀 800Lb 标准材质细表
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀盖 |
A105 |
A276 304 |
A182F304(L) |
A182F316(L) |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 7 |
填料 |
柔性石墨 |
PTFE |
| 8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 9 |
填料压板 |
A216WCB |
A351CF8 |
| 10 |
手轮 |
A197 |
| 11 |
铭牌 |
SS |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
阀杆螺母 |
A276410 |
| 14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 16 |
销钉 |
柔性石墨 |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
|
|
 |
|
