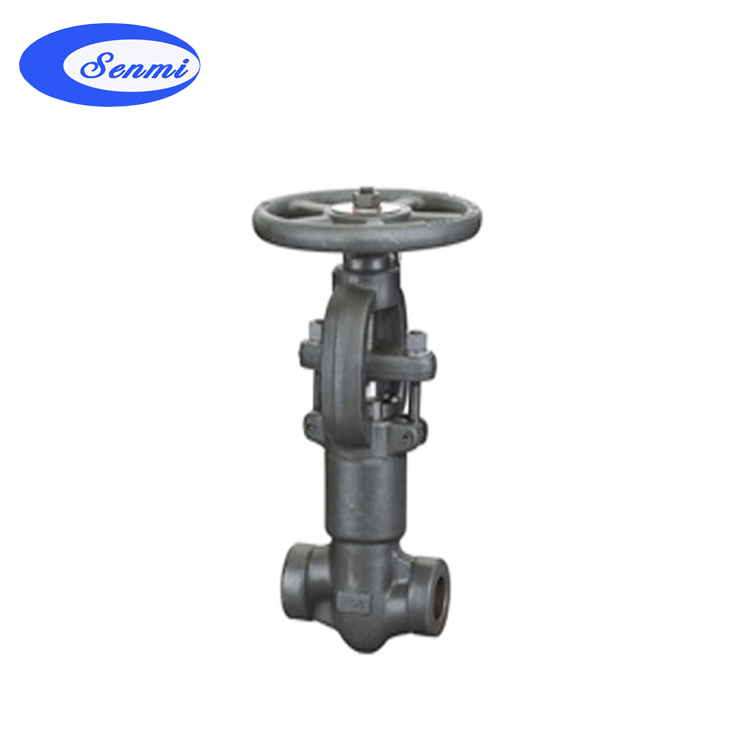

自密封焊接截止阀简述:
彬米生产的自密封焊接截止阀具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-32MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
自密封焊接截止阀设计结构和特征
自密封焊接截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
自密封焊接截止阀标准材质明细表
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
A182F22
|
A182F304
|
A182F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
密封圈
|
A182F304L
|
A182F316L
|
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
A182F316L
|
|
6
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
7
|
销钉
|
A276420
|
A182F304
|
|
8
|
垫圈
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
9
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
10
|
填料
|
柔性石墨
|
ＰＴＦＥ
|
|
11
|
填料压套
|
A2７6420
|
A182F304
|
|
12
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
13
|
填料压板
|
A216WCB
|
A351CF8
|
|
14
|
螺母
|
A194 2H
|
A1944
|
A1948
|
A1948M
|
|
15
|
阀杆螺母
|
A276 410
|
|
16
|
手轮
|
A197
|
|
17
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
18
|
油嘴
|
铜
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(开)
|
333
|
333
|
333
|
408
|
408
|
524
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900LB-1500LB
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
|
