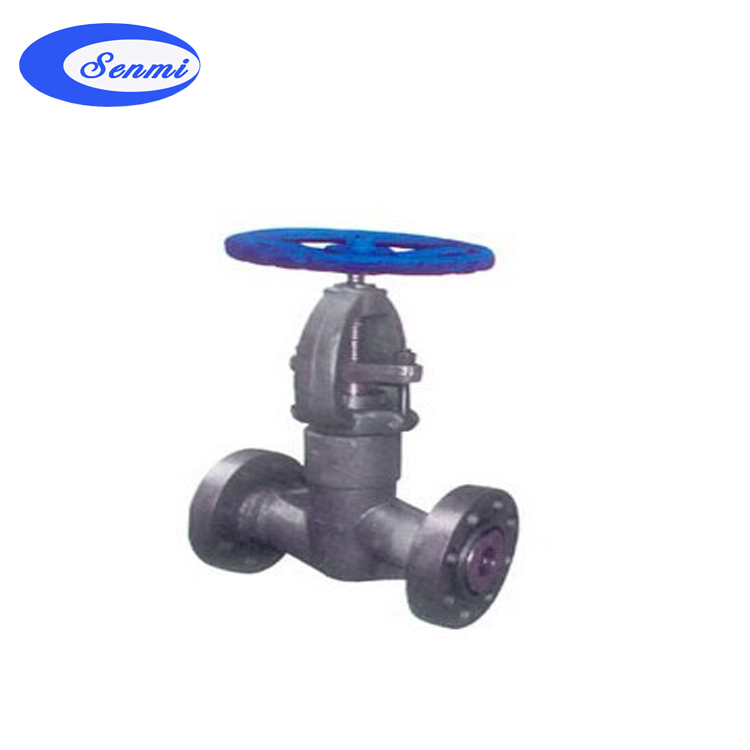

自密封法兰截止阀简述
自密封法兰截止阀有三种盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
锻钢自密封截止阀设计结构和特征
截止阀的设计与制造符合API602,BS5352和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。
锻钢自密封截止阀采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
自密封法兰截止阀结构解剖图

自密封法兰截止阀 标准材质明细表
序号 |
零件名称
|
CS to ASTM |
AS to ASTM |
SS to ASTM
|
Ttpe A105 |
Type A182 F22 |
Type A182 304(L) |
A182 F316(L) |
1 |
阀体
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
阀瓣
|
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
阀杆
|
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
密封螺母
|
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
密封圈
|
A182 F304L |
A182 F316L |
6 |
阀盖
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
7 |
销钉
|
A276 420 |
A182 F304 |
8 |
垫圈
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
9 |
提升螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
填料
|
柔性石墨 |
PTFE |
11 |
手轮
|
A276 420 |
A182 F304 |
12 |
填料压板
|
A216 WCB |
A351 CF8 |
13 |
填料压板
|
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
14 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
阀杆螺母
|
A276 410 |
16 |
手轮
|
A197 |
17 |
铭牌
|
SS |
18 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
适用介质
|
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢; |
