| 产品名称： |

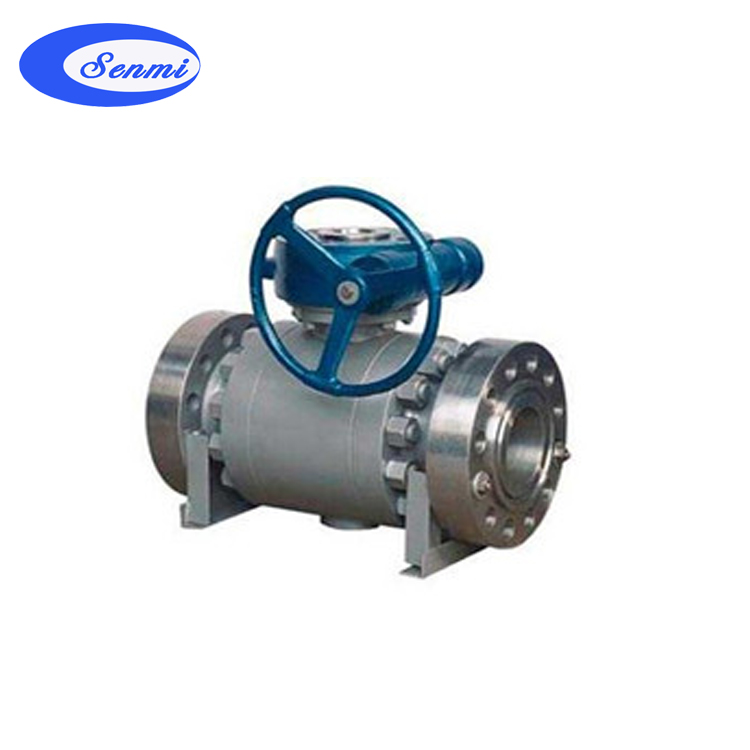

锻钢固定式球阀 |
| 产品型号： |
|
| 产品特点： |
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品 |
|
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
锻钢固定式球阀材料
| 阀体 |
阀杆 |
阀球 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
| WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本体材料
|
柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316
|
柔性石墨
编结石墨
|
-29-425℃ |
水、蒸汽、油品 |
| WC6 |
15CrMo |
15CrMo |
-29-425℃ |
| WC9 |
25Cr2MoV |
25Cr2MoV |
| LCB |
304 |
304 |
-46-354℃ |
| CF8 |
304 |
304 |
-196-600℃ |
部分酸、碱 |
| CF3 |
304L |
304L |
| CF8M |
316 |
316 |
| CF3M |
316L |
316L |
锻钢固定式球阀连接尺寸
产品型号
TyPe |
公称通径
DN |
PN1.6MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
CQ47F-16C
CQ47F-16P
CQ347F-16C
CQ347F-16P
CQ647F-16C
CQ647F-16P
CQ747F-16C
CQ747F-16P
CF9B47F-16C
CQ9B47F-16P
|
50 |
178 |
160 |
125 |
100 |
16 |
4-Φ18 |
160 |
85 |
- |
28 |
| 65 |
191 |
180 |
145 |
120 |
18 |
4-Φ18 |
170 |
95 |
- |
32 |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-Φ18 |
200 |
110 |
- |
44 |
| 100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
210 |
120 |
- |
86 |
| 125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
350 |
215 |
- |
133 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
530 |
190 |
- |
203 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
575 |
230 |
600 |
273 |
| 250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
585 |
260 |
600 |
450 |
| 300 |
610 |
460 |
410 |
375 |
30 |
12-Φ25 |
730 |
300 |
600 |
583 |
| 350 |
686 |
520 |
470 |
435 |
34 |
16-Φ25 |
860 |
350 |
800 |
750 |
| 400 |
762 |
580 |
525 |
485 |
36 |
16-Φ30 |
935 |
395 |
800 |
1190 |
| 450 |
864 |
640 |
585 |
545 |
40 |
20-Φ30 |
975 |
440 |
800 |
2100 |
| 500 |
914 |
705 |
650 |
608 |
44 |
20-Φ34 |
1060 |
485 |
800 |
3100 |
| 600 |
1067 |
840 |
770 |
718 |
48 |
20-Φ41 |
1170 |
591 |
800 |
3980 |
| 700 |
1245 |
910 |
840 |
788 |
50 |
24-Φ41 |
1270 |
686 |
800 |
4800 |
PN2.5Mpa压力级别
产品型号
TyPe |
公称通径
DN |
PN2.5MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
CQ47F-25
CQ47F-25P
CQ347F-25
CQ347F-25P
CQ647F-25
CQ647F-25P
CQ747F-25
CQ747F-25P
CF9B47F-25
CQ9B47F-25P
|
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
160 |
85 |
- |
30 |
| 65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
170 |
95 |
- |
40 |
| 80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
200 |
110 |
- |
52 |
| 100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
210 |
120 |
- |
97 |
| 125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
350 |
215 |
- |
135 |
| 150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
530 |
190 |
- |
204 |
| 200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
575 |
230 |
600 |
322 |
| 250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
585 |
260 |
600 |
535 |
| 300 |
648 |
485 |
430 |
390 |
40 |
16-Φ30 |
730 |
300 |
600 |
775 |
| 350 |
762 |
550 |
490 |
448 |
44 |
16-Φ34 |
860 |
350 |
800 |
1210 |
| 400 |
838 |
610 |
550 |
505 |
48 |
16-Φ34 |
935 |
395 |
800 |
2300 |
| 450 |
914 |
660 |
600 |
555 |
50 |
20-Φ34 |
975 |
440 |
800 |
3400 |
| 500 |
991 |
730 |
660 |
610 |
52 |
20-Φ41 |
1060 |
485 |
800 |
4208 |
| 600 |
1143 |
840 |
770 |
718 |
56 |
20-Φ41 |
1170 |
591 |
800 |
5080 |
| 700 |
1346 |
955 |
875 |
815 |
60 |
24-Φ48 |
1270 |
686 |
800 |
575 |
|
|
|
 |
|
