自力式流量调节阀的结构及安装调试
自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。这种调节阀又分为直接作用式和间接作用式两种。
自力式流量调节阀从结构上说，是一个双阀组合，即由一个手动调节阀组和自动平衡阀组组成。手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。
对于手动调节阀组来说，流量G=P2-P3式中Kv为手动调节阀阀口的流量系数，P2-P3为手动调节阀阀口两侧的压差。Kv的大小取决于开度，开度固定，Kv即为常数，那么只要P2-P3不变，则流量G不变。而P2-P3的恒定是由自动平衡阀组控制的。比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。 手动调节阀组的每一个开度对应一个流量，开度和流量的关系由试验台试验标定，并配有开度的显示和锁定装置。
自力式流量控制阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设备等，下同）的流量恒定，自力式流量控制阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。
自力工流量控制阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式调节阀在供热空调工程中有着广阔的应用前景。
自力式流量控制阀安装调试：
1、介质流动方向应与阀体的流向箭头一致；
2、安装后根据与其串联管路的需求设定流量；
3、检查阀门两端的压差是否在工作压差范围；
4、尽可能避免阀门在最小流量状态下工作；
5、弹簧罩上没有排污螺钉，应定期排污。

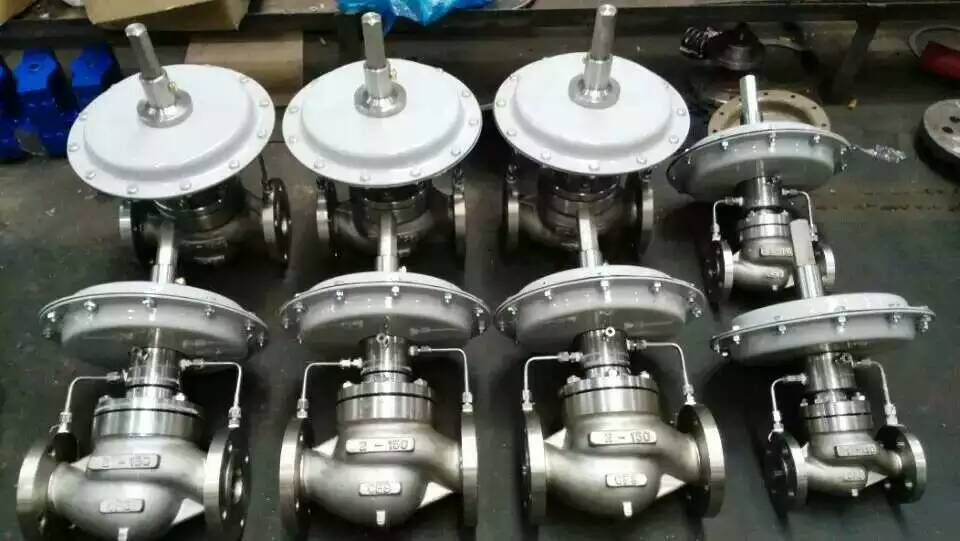

自力式流量调节阀实物图
|
