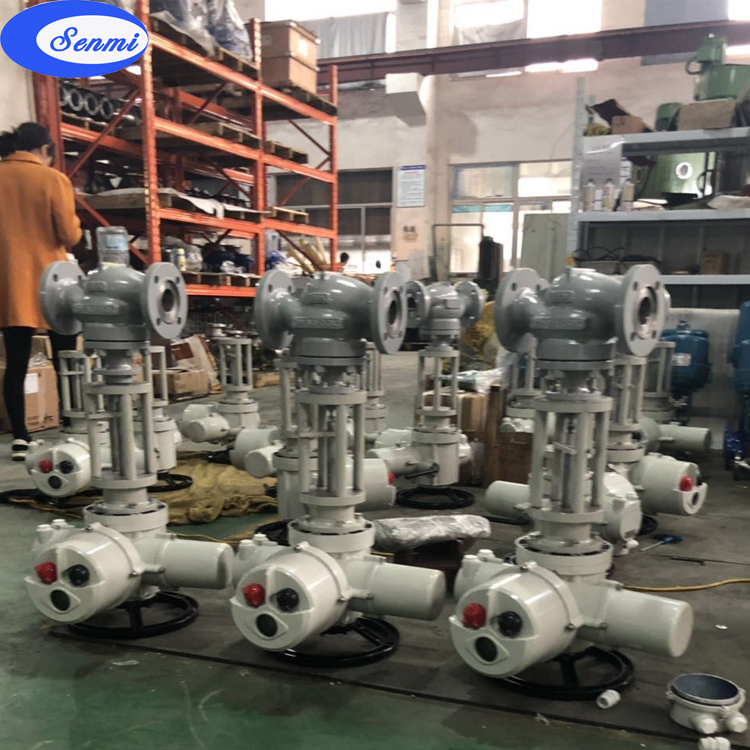

SM系列智能型电动调节阀是一种压力平衡式电动智能调节阀。配用智能型电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。所以电动智能调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
智能电动调节阀主要技术参数
阀体
阀体形式 直通铸造S型阀体
公称通径 DN20～300mm
公称压力 PN1.6、2.5、4.0、6.4、10.0、16.0
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内件
阀芯形式 单座式、套筒式、笼式
流量特性 线性、等百分比
执行机构
执行器型号 IQ系列、ROM系列
智能电动调节阀主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
主要内部结构图
智能电动调节阀主要零件材料
1 阀体 WCB CF8 CF8M CF3M
2 垫片 金属石墨垫片/聚四氟乙烯(PTFE)
3 阀座、套筒 304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套 304 304 316 316L
6 阀盖 WCB CF8 CF8M CF3M
7 阀杆 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L
主要性能指标
项目 指标值
基本误差% 配IQ±1.0； 配ROM±1.0
回差% 配IQ ±1.0； 配ROM±1.0
死区% 1.0
始终点偏差% 电开 始点±1.0 终点±1.0
始点±1.0 终点±1.0
电关 始点 ±1.0
终点 ±1.0
额定行程偏差% ≤1.0
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

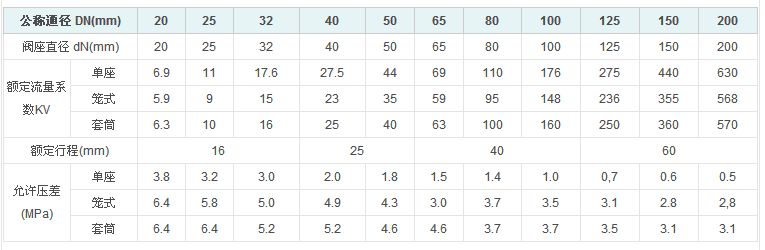

智能电动调节阀额定流量系数Kv、允许压差
由于该 智能电动调节阀为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与SENMI阀门技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 |
